冷凝器
您現在的位置：首頁 ? 冷庫設備 ? 冷凝器大型水冷機組系統，冷卻塔部分
產品描述
蒸發冷 工作原理
以水和空氣為冷卻介質，與冷凝盤管內的高溫氣態制冷劑進行熱交換，制冷劑由氣態冷凝成液態。
蒸發冷內部有水分配系統、冷凝盤管組、填料熱交換層、集水池組成。
外部設循環水泵、電子水除垢儀、盤管側面頂部設軸流風機。
蒸發冷 設計部分
1 SPL495凈重3570kg,運行重量4800kg;
2 SPL285凈重1980kg,運行重量3130kg;
3 計算蒸發冷樓板荷載要在運行重量的基礎上乘以1.5;
4 需要將上水引致屋面蒸發冷附近，上水管管徑DN25，并加裝閥門；
5 位置選定要考慮通風、散熱、承重和噪音。
⑴進風端面向空間較大的一側，利于進風散熱；
⑵樓層的承重、噪音及補水管要與沃爾瑪項目經理及總包提前溝通好；
(3)蒸發冷應安裝在主梁上，并且2臺蒸發冷不能安裝在同一主梁上。
6 在炎熱潮濕地區，所選蒸發冷的名義工況排熱量要大于制冷系統散熱量的1.7倍；
7 在西北和東北地區，所選蒸發冷的名義工況排熱量要大于制冷系統散熱量的1.6倍。
8 蒸發冷的安裝位置嚴禁靠近化工廠或有化學煙霧的工業區內，空氣中的污染物會加速結構和腐蝕；
9 蒸發冷的安裝位置要原離煙囪或排油煙口，油煙的吸入會引起嚴重腐蝕；
10 在環境溫度低于0℃下運行時，冷卻塔的出水溫度將低于設計值，可能結冰。這種情況下，
冷卻塔出水溫度應保持盡可能高，經常檢查冷卻塔以發現潛在的結冰問題 。
11 在北方地區要采用水盤輔助加熱器，防止循環水凍結，在蒸發冷停止使用后，要將水盤和管道內的水及時排凈，防止凍結損壞設備
12 在東北等嚴寒地區，蒸發冷需要特殊設計，必須采用室內的遠置水箱來防止凍結；
13 進風側要保持通風順暢，避免太陽直射，以免影響散熱和減少綠藻的產生；
蒸發冷 安裝部分

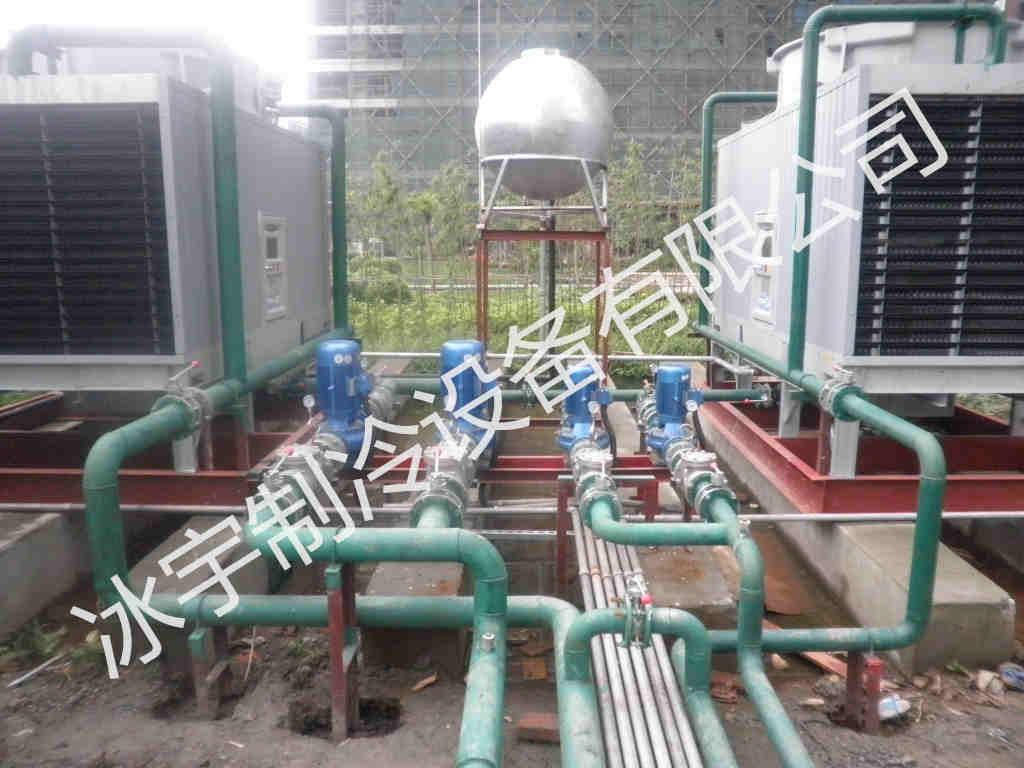

1 水泵要求為一備一用能實現自動切換（出廠時已做好）。每臺水泵進出口要加裝蝶閥和軟連接，每臺水泵后面加單向閥，水泵上面要加裝遮雨蓬。如下圖所示：
2 蒸發冷在連接管路之前必須用高壓氮?dú)獯迪幢P管到?jīng)]有雜質吹出為止；
3 排氣管在進蒸發冷之前要安裝球閥并布置成倒U形，倒U形的頂部要高于冷凝器盤管，并在頂部焊接一個截止閥。如右圖所示：
4 回液管在出蒸發冷后要加裝供液干燥過濾器，過濾器前后要安裝球閥，在系統運行一周后更換濾芯；
5 冷凝壓力控制：水泵開11bar，水泵斷8bar；風扇開13bar，風扇斷10bar；備用水泵開19bar，斷12bar。每小時最多允許開停次數為6 次，以防止頻繁啟動電機過熱；
6 在初始啟動或蒸發冷長期停開后，應對冷凝盤管、填料、水盤等進行沖洗，清除所有污物，如樹葉和污泥，水盤內充注新鮮水直到溢流口。在初運行期間，要對循環水至少更換3次，確保蒸發冷內的污物排凈；
7 應用在北方地區的蒸發冷接水盤中裝有加熱管（4kw），要在水池中安裝加熱控制溫度探頭（套在銅管中）以感知水溫。
8 在長江以北地區，要求水泵及水管加保溫，防止結凍。
9循環水質的酸堿度PH值要控制在6.5~8.0之間；
10補水閥給水壓力必須保持在1.3－3.5bar 之間；
11 不允許使用酸性清洗液處理冷凝盤管水垢。
蒸發冷 維護部分
日常檢查項目：
檢查補水浮球閥工作是否靈敏，水位是否正常；
檢查水噴嘴是否堵塞；
檢查水泵工作是否正常（出現故障要及時維修）；
檢查散熱風扇及電機工作是否正常（出現故障要及時維修）；
蒸發冷內外表面有無腐蝕生銹現象，如有要用鐵絲刷清理并用工業富鋅漆涂覆；
冷凝盤管結垢情況和是否長銹；
循環水酸堿度。
定期清洗項目（清洗周期夏季半個月，冬季1個月）：
清理填料上附著的雜物，如樹葉、紙屑或其它外來物；
清理盤管上方的雜物，如樹葉、紙屑或其它外來物；
用高壓水槍清洗填料及集水器并更換循環水；
清洗水盤內的過濾網。
